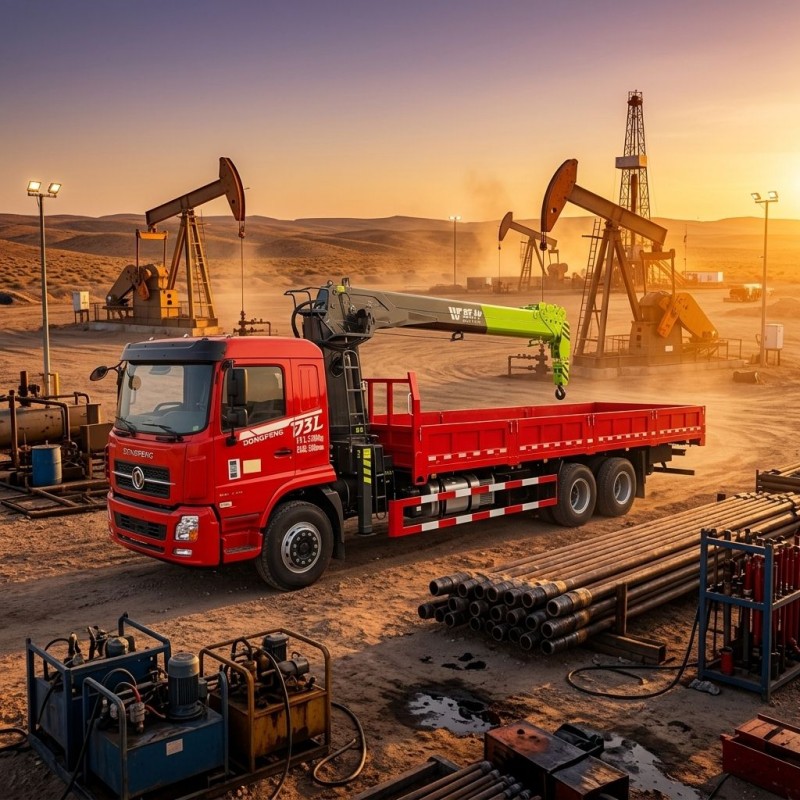

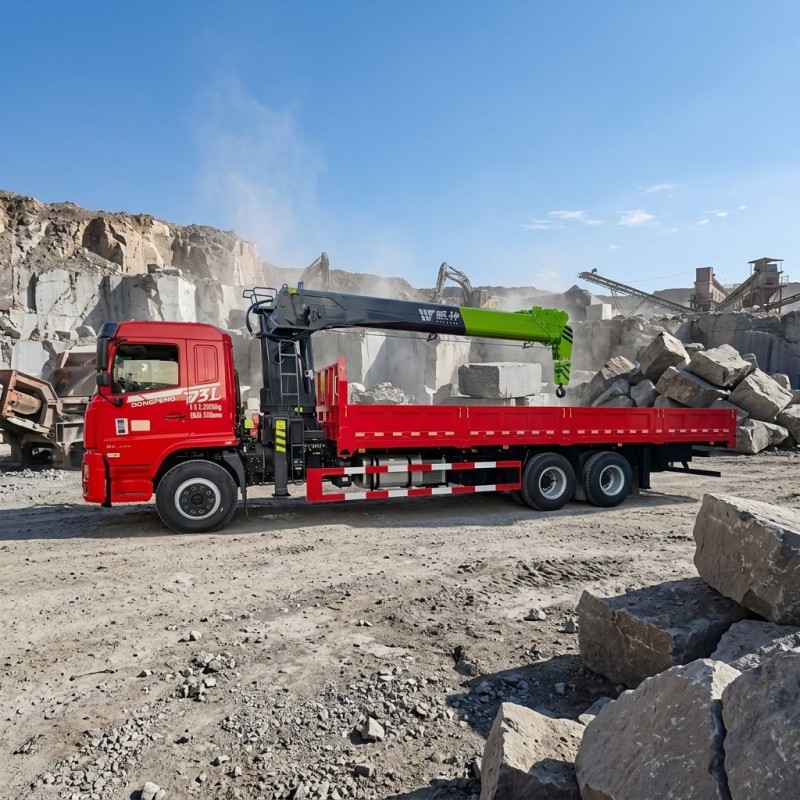

Cần cẩu gắn trên xe tải Dongfeng D3L có độ chính xác nâng hạng nặng cho các công trường có yêu cầu cao

Cần cẩu hạng nặng gắn trên xe tải Dongfeng D3L của Runli dành cho các địa điểm làm việc có yêu cầu cao được trang bị cần cẩu 5 đoạn WEI SHEN 12 tấn, hệ thống bơm kép và chân chống composite để hỗ trợ tải vật liệu, xử lý thiết bị và các hoạt động nâng tại công trường.

Được trang bị động cơ Euro VI sáu xi-lanh Yuchai YCS06270 và kết hợp với hộp số Foton 9JS119 với PTO, chiếc xe tải này có khung ba lớp được gia cố và trục trước nặng 5 tấn với cấu hình trục sau nặng 10 tấn. Với kích thước tổng thể 12.000 × 2.550 × 3.980 mm và tổng trọng lượng xe là 15.800 kg, nó được thiết kế cho các nhiệm vụ vận chuyển và nâng hạ kết hợp.

Tính năng sản phẩm

1. Cần cẩu 5 đoạn WEI SHEN 12 tấn

Cần cẩu hạng nặng gắn trên xe tải Dongfeng D3L có độ chính xác cao dành cho các địa điểm làm việc có yêu cầu cao được trang bị cần cẩu gắn trên xe tải 5 đoạn WEI SHEN 12 tấn. Cấu hình cần cẩu của nó được thiết kế để hỗ trợ các nhiệm vụ nâng ở các vị trí khác nhau, tùy thuộc vào tải trọng, bán kính làm việc và giới hạn vận hành.

Công suất danh nghĩa của cần cẩu 12 tấn không nên được hiểu là sức nâng ở mọi vị trí cần cẩu. Cần xem lại biểu đồ tải định mức để xác nhận tải trọng cho phép ở bán kính làm việc yêu cầu và độ mở rộng của cần trục.

2. Hệ thống bơm kép cho hoạt động của cần cẩu

Cấu hình thiết bị phía trên bao gồm hệ thống bơm kép. Đây là thông số kỹ thuật quan trọng khi đánh giá các yêu cầu vận hành và thiết bị thủy lực của cần trục. Thiết kế mạch thủy lực, khả năng hoạt động đồng thời, áp suất làm việc và tốc độ dòng chảy phải được xác nhận với nhà sản xuất nếu chúng quan trọng đối với ứng dụng dự định.

3. Chân đế composite có khoảng cách khoảng 7,6 mét

Cần cẩu được cấu hình với các chân chống composite hai mặt với nhịp xấp xỉ 7,6 mét. Các chân chống được triển khai đúng cách sẽ cung cấp nền tảng hỗ trợ cho hoạt động nâng khi được sử dụng trên mặt đất phù hợp.

Thiết lập làm việc thực tế phải tuân theo hướng dẫn vận hành của nhà sản xuất, bao gồm các yêu cầu về khả năng chịu lực của mặt đất, độ cao của xe, vị trí chân chống và các hạn chế được chỉ định trong biểu đồ tải trọng của cần trục.

4. Khung gầm Dongfeng 4×2 và động cơ Yuchai

Xe sử dụng khung gầm Dongfeng 4x2, model DFV1243GP6DJ, tay lái bên trái và đạt tiêu chuẩn khí thải Euro VI đã công bố. Động cơ sáu xi-lanh Yuchai YCS06270 cung cấp sức mạnh truyền động cho xe.

Cấu hình khung gầm này có thể được xem xét để vận chuyển đường bộ và giao hàng tại nơi làm việc, nơi xe 4 × 2 đáp ứng các yêu cầu về tuyến đường, tải trọng và vận hành. Sự phù hợp với những con đường và địa điểm làm việc cụ thể cần được xác minh trước khi mua.

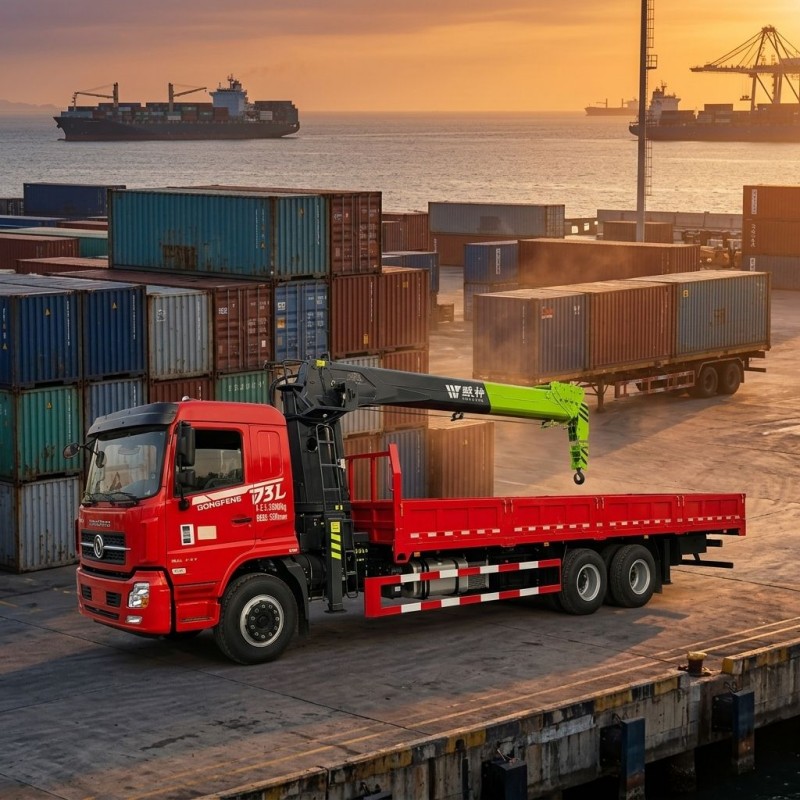

5. Nền tảng vận chuyển hàng hóa

Thùng chở hàng có chiều dài 8.300 mm, chiều rộng 2.450 mm và chiều cao 550 mm. Kích thước của nó cung cấp một nền tảng đáng kể để vận chuyển vật liệu xây dựng, vật tư và thiết bị công nghiệp tương thích.

Sàn chở hàng được trang bị hộp chở hàng có đinh tán tích hợp Dongfeng và kết cấu thép gấp hoàn toàn được mô tả là cấu hình ba cạnh và năm đáy. Loại hàng hóa, phân bổ trọng lượng, sắp xếp an toàn và trọng tải cho phép phải được xác nhận cho từng ứng dụng vận chuyển.

6. Cấu hình khung và trục hạng nặng

Thông số kỹ thuật của khung gầm bao gồm khung ép đùn ba lớp 300/8 + 6 + 8 mm, trục trước 5 tấn và trục sau đôi 435 định mức 10 tấn. Các bộ phận này tạo thành một phần cấu trúc và cấu hình hỗ trợ tải của xe.

Tải trọng xe cho phép cuối cùng phụ thuộc vào tổng trọng lượng được phê duyệt của toàn bộ xe, giới hạn trục, lắp đặt cần cẩu, trọng lượng hàng hóa và các quy định đường bộ địa phương. Xếp hạng thành phần không được coi là sự thay thế cho thông tin tải trọng được chứng nhận.

Thông số kỹ thuật

Ghi chú:Thông số kỹ thuật dựa trên thông tin sản phẩm được cung cấp. Xác nhận bảng dữ liệu kỹ thuật cuối cùng, biểu đồ tải trọng cần cẩu, trọng lượng xe được chứng nhận, tải trọng và các tài liệu tương đồng hiện hành trước khi đặt hàng. Chiều dài cần cẩu đã nêu là 19,3 m phải được làm rõ với nhà sản xuất để xác định liệu nó có đề cập đến cần trục, độ giãn dài tối đa hay phép đo khác hay không.

Ứng dụng

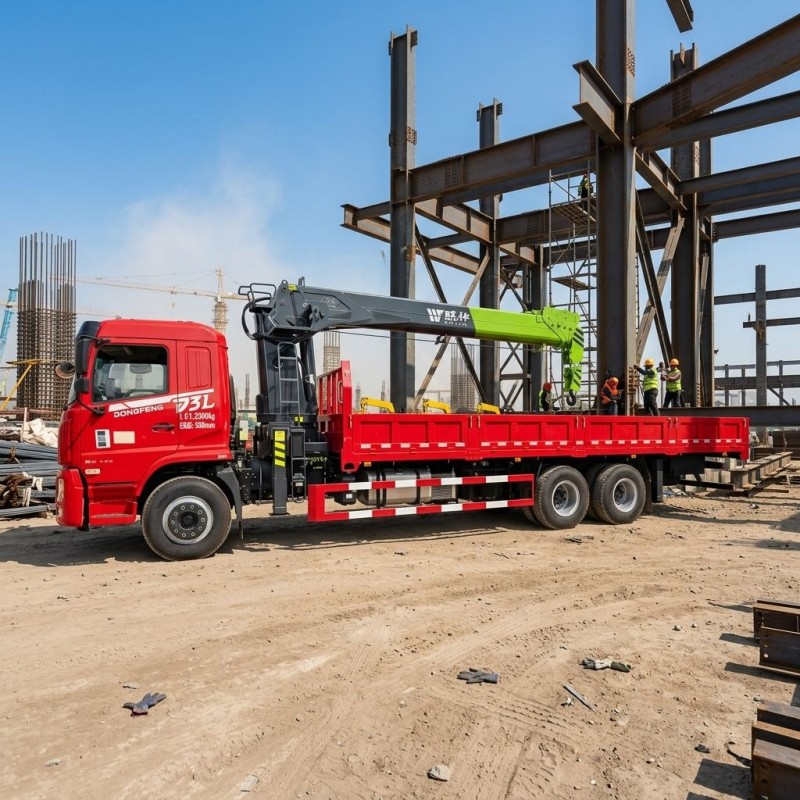

Xử lý vật liệu xây dựng

Có thể xem xét Xe nâng hạng nặng gắn trên xe tải Dongfeng D3L có độ chính xác cao dành cho các địa điểm làm việc có yêu cầu cao để vận chuyển và nâng hạ các vật liệu xây dựng tương thích, chẳng hạn như các bộ phận thép, vật tư xây dựng và các vật liệu tại công trường khác. Sàn chở hàng hỗ trợ việc vận chuyển, trong khi cần cẩu được gắn có thể hỗ trợ định vị tải trọng trong giới hạn vận hành định mức của nó.

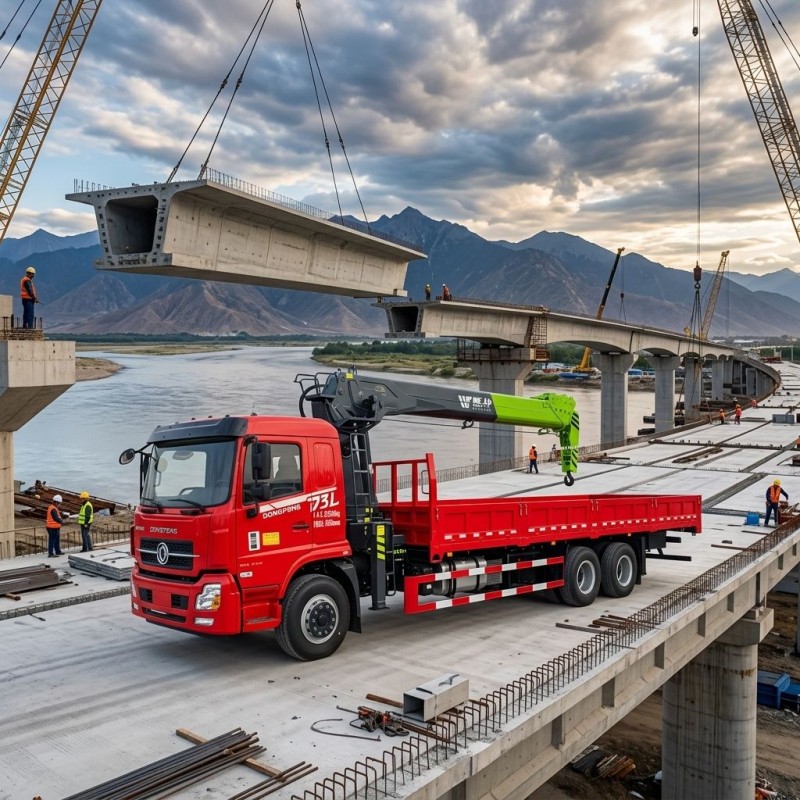

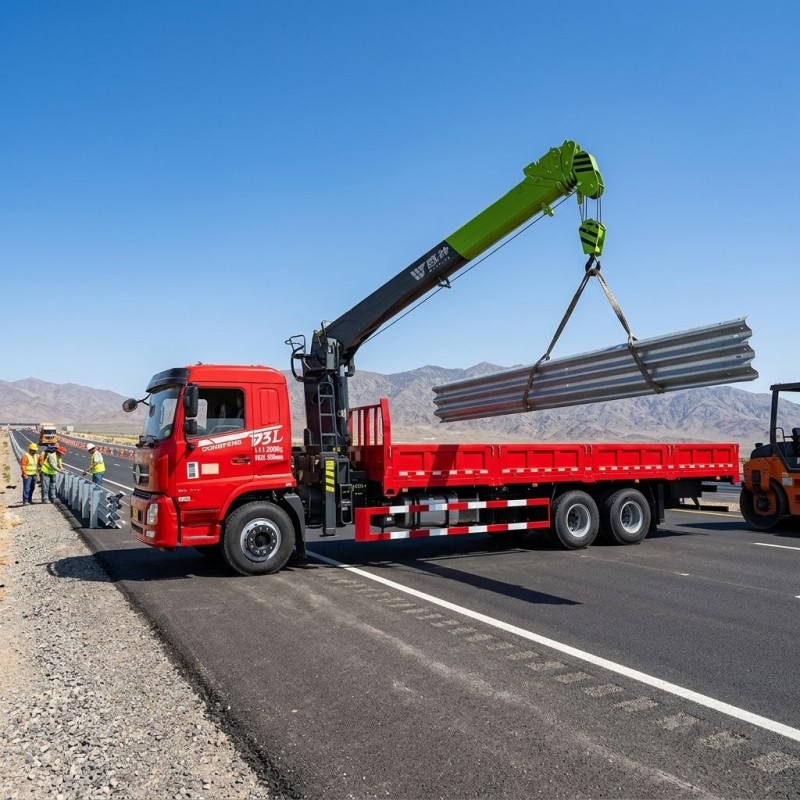

Dự án cơ sở hạ tầng và đường bộ

Các dự án cơ sở hạ tầng thường yêu cầu vật tư, thiết bị phải được chuyển đến địa điểm làm việc và đưa vào vị trí. Cần cẩu gắn trên xe tải có thể kết hợp các hoạt động này, tùy thuộc vào khả năng tiếp cận địa điểm, điều kiện mặt đất, yêu cầu nâng hạ và các hạn chế về phương tiện tại địa phương.

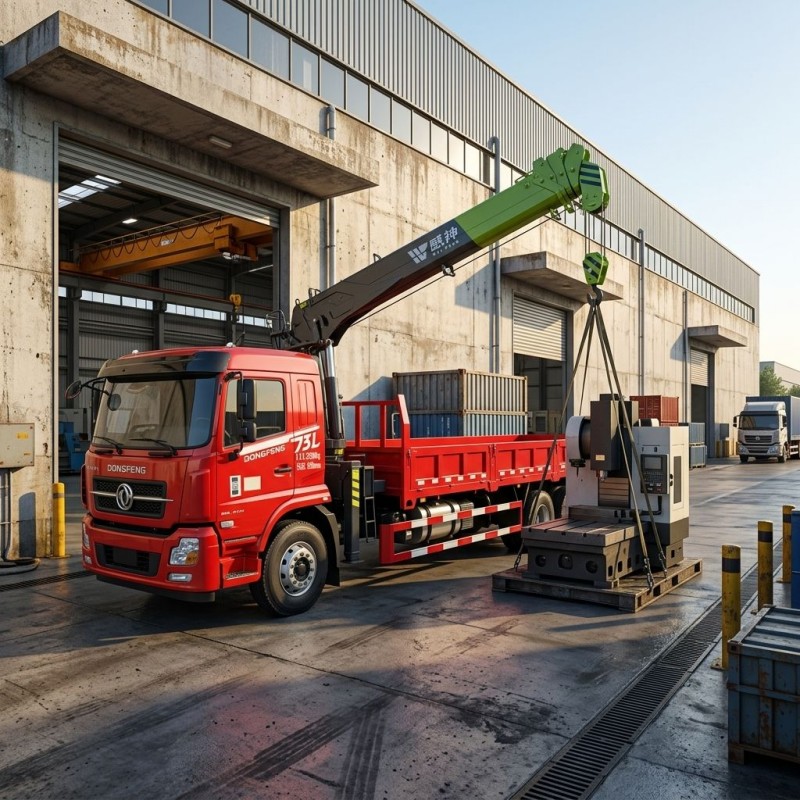

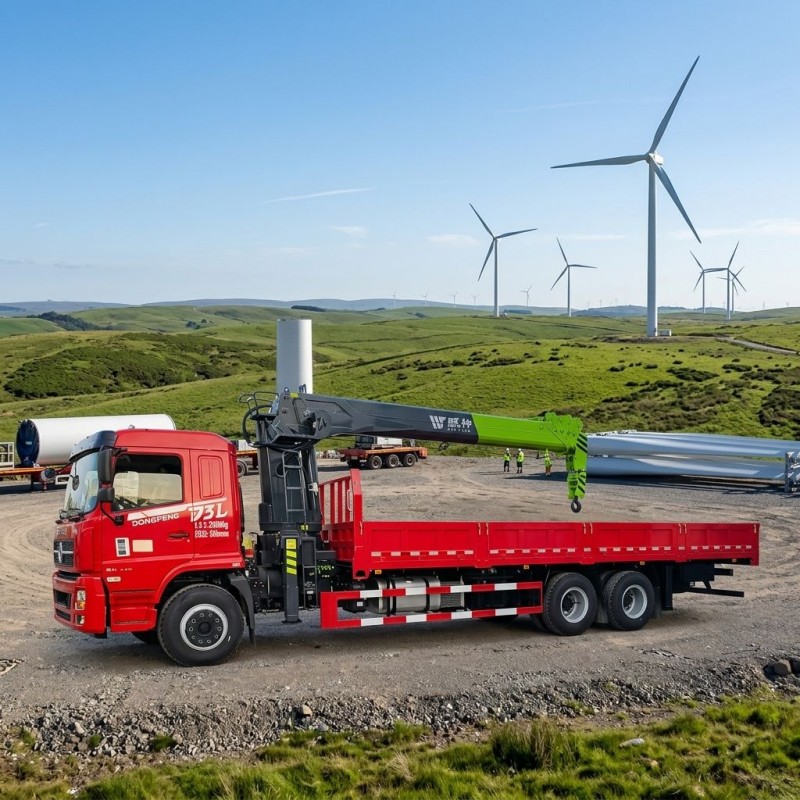

Cung cấp thiết bị công nghiệp

Đối với công việc lắp đặt và bảo trì công nghiệp, phương tiện này có thể phù hợp để vận chuyển các thiết bị tương thích và hỗ trợ dỡ hàng. Ứng dụng thực tế phụ thuộc vào trọng lượng thiết bị, điểm nâng, kích thước và công suất định mức của cần trục ở bán kính làm việc yêu cầu.

Công việc kỹ thuật tổng hợp và tiện ích

Sự kết hợp giữa bệ chở hàng và cần trục gắn có thể hỗ trợ việc lắp đặt tiện ích được lựa chọn, bảo trì kỹ thuật và các nhiệm vụ xử lý vật liệu chung. Người lập kế hoạch dự án nên đánh giá chiều cao nâng cần thiết, bán kính làm việc, đặc điểm tải trọng và điều kiện tiếp cận trước khi lựa chọn phương tiện.

Tại sao chọn Công ty TNHH Ô tô Đặc biệt Hồ Bắc Runli?

Công ty TNHH Ô tô Đặc biệt Hồ Bắc Runli được thành lập năm 2009 với số vốn đăng ký là 50 triệu RMB. Công ty sản xuất các loại xe chuyên dụng và được xác định trong hồ sơ công ty là nhà sản xuất được Bộ Công nghiệp và Công nghệ Thông tin Trung Quốc liệt kê. Nhãn hiệu đã đăng ký của nó là Runzhixing và mã mẫu xe của nó là SCS.

Công ty vận hành một cơ sở có diện tích khoảng 110.000 mét vuông, bao gồm xưởng sản xuất rộng 45.000 mét vuông. Theo thông tin của công ty, cơ sở này được trang bị 886 bộ thiết bị sản xuất và thử nghiệm chính cùng 4 dây chuyền sản xuất xe đặc biệt tự động, với công suất sản xuất hàng năm vượt quá 5.000 xe đặc biệt các loại.

Runli báo cáo các chứng nhận bao gồm quản lý chất lượng, quản lý môi trường, quản lý an toàn và sức khỏe nghề nghiệp cũng như dịch vụ hậu mãi. Các chứng nhận đã nêu của nó bao gồm chứng nhận dịch vụ sau bán hàng năm sao ISO 9001:2015, ISO 14001:2015 và GB/T 27922-2011. Công ty cũng báo cáo chứng nhận CCC cho sản phẩm của mình. Khả năng áp dụng và hiệu lực của các chứng chỉ cụ thể cần được xác minh đối với phương tiện và thị trường điểm đến liên quan.

Đối với Cần cẩu gắn trên xe tải Dongfeng D3L, cấu hình xe, thông số kỹ thuật khung gầm, tài liệu về cần cẩu và hồ sơ chứng nhận do nhà sản xuất cung cấp có thể làm cơ sở để đánh giá kỹ thuật và thảo luận mua sắm.

Câu hỏi thường gặp

1. Sức nâng định mức của Cần cẩu gắn trên xe tải Dongfeng D3L là bao nhiêu?

Cần cẩu hạng nặng gắn trên xe tải Dongfeng D3L có độ chính xác cao dành cho các địa điểm làm việc có yêu cầu cao được trang bị cần cẩu 5 đoạn WEI SHEN 12 tấn. Sức nâng thực tế cho phép phụ thuộc vào bán kính làm việc, độ mở rộng của cần trục, vị trí tải, thiết lập chân chống và biểu đồ tải định mức của cần trục. Cần lấy và xem xét biểu đồ tải trước khi vận hành.

2. Cần cẩu kéo dài bao lâu?

Thông số kỹ thuật được cung cấp nêu rõ chiều dài cần trục là 19,3 mét. Xác nhận với Hubei Runli xem phép đo này có đề cập đến phần mở rộng tối đa của cần cẩu, chiều dài tổng thể của cần trục hay kích thước khác hay không trước khi so sánh nó với chiều cao nâng hoặc bán kính làm việc cần thiết.

3. Kích thước tổng thể của xe tải là bao nhiêu?

Kích thước tổng thể của xe được công bố là dài 12.000 mm, rộng 2.550 mm và cao 3.980 mm. Các kích thước này phải được kiểm tra dựa trên giới hạn đường địa phương, hạn chế vận chuyển, khoảng trống tiếp cận và điều kiện tại nơi làm việc.

4. Kích thước của thùng chở hàng là bao nhiêu?

Thùng chở hàng có kích thước 8.300 × 2.450 × 550 mm. Trọng lượng hàng hóa được phép phải được xác nhận riêng bằng cách sử dụng tải trọng xe và giới hạn tải trọng trục đã được phê duyệt.

5. Sử dụng động cơ và hộp số nào?

Động cơ được liệt kê là động cơ sáu xi-lanh Yuchai YCS06270 với tiêu chuẩn khí thải Euro VI đã nêu. Bộ truyền được chỉ định là thiết bị Foton 9JS119 có thiết bị ngắt điện. Mã động cơ và hộp số chính xác phải được xác nhận lại trên bảng cấu hình cuối cùng.

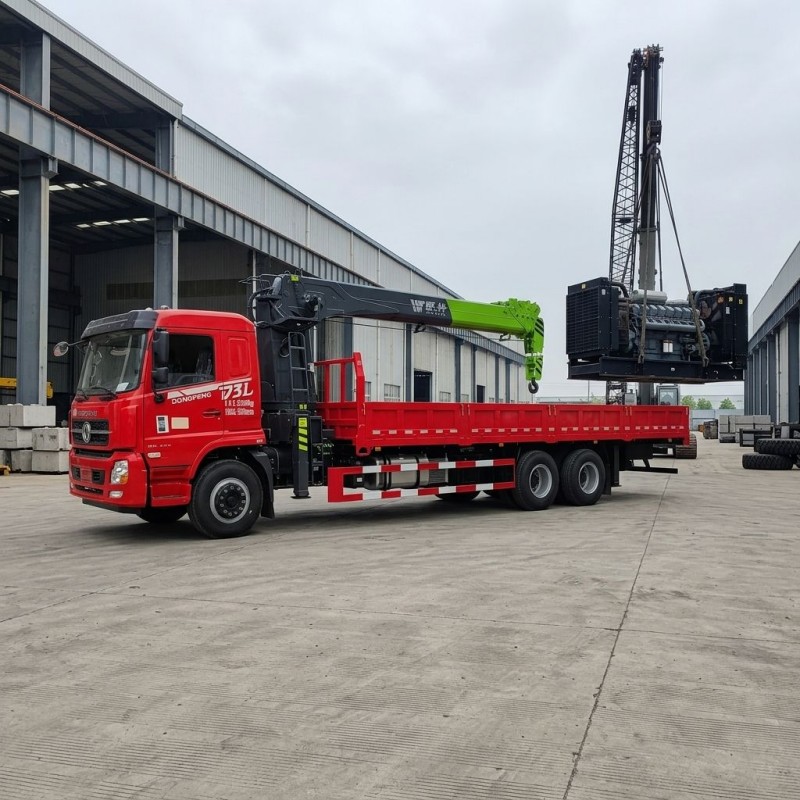

6. Xe tải có phù hợp để nâng các thiết bị nặng không?

Nó có thể phù hợp để xử lý các thiết bị nằm trong giới hạn tải trọng và yêu cầu về kích thước được phê duyệt của cần trục. Trước khi chọn xe, hãy so sánh trọng lượng thiết bị và điểm nâng với biểu đồ tải trọng, bán kính làm việc, chiều cao nâng yêu cầu và điều kiện địa điểm.

7. Những thông tin nào cần được xác nhận trước khi đặt hàng?

Các hạng mục quan trọng bao gồm cấu hình khung gầm và động cơ cuối cùng, biểu đồ tải trọng cần cẩu, đo lường cần cẩu, nhịp dầm, tổng trọng lượng và tải trọng của xe, yêu cầu chứng nhận, tuân thủ thị trường điểm đến và bất kỳ thiết bị tùy chọn bắt buộc nào. Việc cung cấp ứng dụng dự định và điều kiện vận hành sẽ giúp nhà sản xuất xác nhận xem cấu hình có phù hợp hay không.
